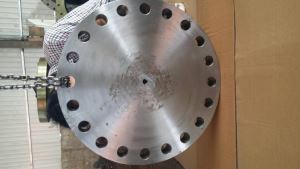

2205 LJF Brida

Tipus: SO, SW, BL, WN, LJ, Espectacle, Orifici, etc.
Mida: 1/2"-48", DN10-DN4000
Classe: 75#-2500#, PN6-PN100
Estàndard: ASME, DIN, EN, JIS, BS

Enviar la consulta

Brida d'acer forjat Uns S31803 2205 Cl 150 Rf Brida Asme Sèrie B16.47 Lap Joint Brida Ljf

1.Què és la brida de la junta de solap?

Les brides d'acer inoxidable 2205 estan fetes d'un acer inoxidable austenític-ferrític, que va ser dissenyat per oferir una major resistència i resistència a la corrosió que els acers inoxidables. això ajuda els clients a evitar l'esquerda per corrosió per estrès. La brida de la junta 2205 solapada és lleugerament més gran que el diàmetre exterior de la canonada que s'ha d'utilitzar amb la canonada que es llisca a les brides abans de soldar tant a l'exterior com a l'interior.

2.Grau de material equivalent de 1.4462 dúplex 2205 Brides

ESTÀNDARD	ONU	WERKSTOFF NR.
Dúplex S31803	S31803	1.4462
Dúplex S32205	S32205	1.4462

Taula de propietats mecàniques de les brides saf 2205

S31803 / S32205	Densitat	Punt de fusió	Resistència de rendiment ({0}},2 per cent de compensació)	Resistència a la tracció	Elongació
S31803 / S32205	7,8 g/cm3	1350 graus (2460 graus F)	Psi - 80000} , MPa - 550	Psi - 116000} , MPa - 800	15 per cent

Propietats químiques de les brides SA 182 tipus 2205

S31803 / S32205	C	N	P	Si	Mn	Mo	Fe	Cr	S	Ni
S31803 / S32205	1.0	0.03	0.02	2.0	3.0 - 3.5	22.0 - 23.0	0.03	4.5 - 6.5	0.14 - 0.2	Bal

Taula de talles de brides dúplex 2205 Din 1.4462

Class 150 Flange Dimensions

Mida nominal	Diàmetre exterior (OD)	Min. Gruix (T)	RF Dia. (R)	Nombre de forats de cargol	Diàmetre dels forats	Cercle de cargols (BC)	SO Bore ID (SB)	ID de l'agulla WN (WB)	Dia. Base de concentració (HB)	Dia. de Hub Top (HT)	Així que LTH (SL)	WN LTH (WL)
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

3: Dúplex 2205 S31803

ASTM A 182, A 240, A 276,
A 789, A 790, A 815
UNS S31803, S32205
NACE MR0175
Formes de dúplex 2205 disponibles?
• Full
• Plat
• Bar
• Tubs i tubs (soldats i sense costures)
• Accessoris (és a dir, brides, slip-ons, persianes, colls de soldadura, juntes solapades, colls de soldadura llargs, soldadures per endolls, colzes, tees, extrems, retorns, taps, creus, reductors i mugrons de canonades)
• Fil de soldadura i elèctrode de soldadura

Visió general de 2205 dúplex
Duplex 2205 és un acer inoxidable dúplex millorat amb nitrogen que es va desenvolupar per combatre els problemes de corrosió habituals que es troben amb els acers inoxidables de la sèrie 300. "Duplex" descriu una família d'acers inoxidables que no són ni totalment austenítiques, com l'acer inoxidable 304, ni purament ferrítics, com l'acer inoxidable 430. L'estructura d'acer inoxidable dúplex 2205 consta de piscines d'austenita envoltades per una fase de ferrita contínua. En condicions de recuit, 2205 conté aproximadament un 40-50 per cent de ferrita. Sovint conegut com el grau de cavall de treball, el 2205 és el grau més utilitzat de la família dúplex d'acers inoxidables.

L'avantatge d'una estructura dúplex és que combina les qualitats favorables d'un aliatge ferrític (resistència al craqueig per tensió de corrosió i alta resistència) amb les d'un aliatge austenític (facilitat de fabricació i resistència a la corrosió).
L'ús d'acer inoxidable 2205 Duplex s'ha de limitar a temperatures inferiors a 600 graus F. L'exposició prolongada a temperatures elevades pot fragilitzar l'acer inoxidable 2205.

Resistencia a la corrosió
L'acer inoxidable dúplex 2205 és una solució rendible per a moltes aplicacions on els acers inoxidables de la sèrie 300 són susceptibles a l'esquerdament per corrosió per tensió de clorur. El craqueig per corrosió per tensió es produeix quan els acers inoxidables estan sotmesos a esforços de tracció, mentre estan en contacte amb solucions que contenen clorurs. L'augment de les temperatures també augmenta la susceptibilitat dels acers inoxidables a l'esquerdament per corrosió per estrès.
La combinació de crom, molibdè i nitrogen transmet la bona resistència del 2205 a la corrosió de clorur i a la corrosió de les esquerdes. Aquesta resistència és extremadament important per a serveis com entorns marins, aigües salobres, operacions de blanqueig, sistemes d'aigua de circuit tancat i algunes aplicacions de processament d'aliments. Els alts continguts de crom, molibdè i nitrogen de 2205 proporcionen una resistència a la corrosió superior als acers inoxidables comuns, com ara 316L i 317L en la majoria dels entorns.
