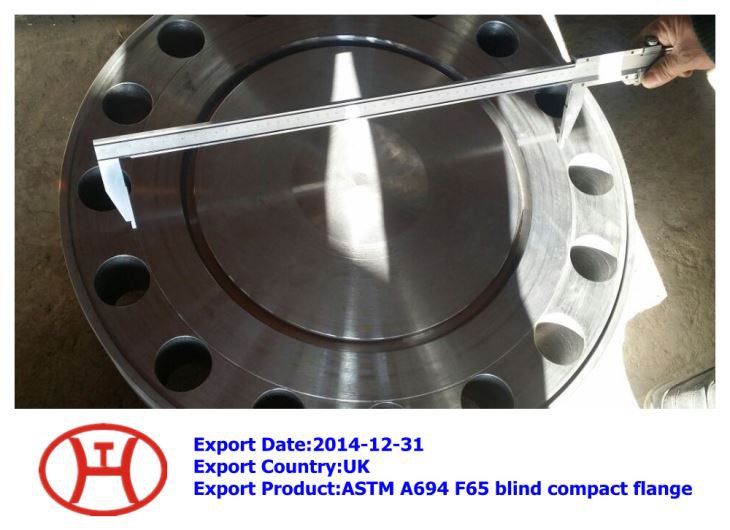

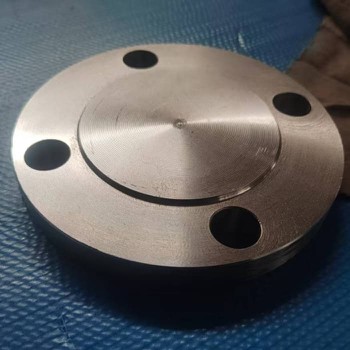

Brida compacta cega ASTM A694 F65
Tipus: SO, SW, BL, WN, LJ, Espectacle, Orifici, etc.
Mida: 1/2"-48", DN10-DN4000
Classe: 75#-2500#, PN6-PN100
Estàndard: ASME, DIN, EN, JIS, BS
Zhengzhou Huitong Pipeline Equipment Co., Ltd. és un dels principals fabricants i proveïdors de brida compacta cega astm a694 f65 a la Xina. Us donem la benvinguda a comprar la nostra brida compacta cega astm a694 f65. La nostra fàbrica també accepta comandes personalitzades. Si us plau, gaudiu del nostre preu competitiu i un servei excel·lent.
Brida compacta cega ASTM A694 F65|Acer d'alt rendiment|NORSOK L-005
Brida compacta cega ASTM A694 F65és un component especialitzat d'-acer al carboni d'alt rendiment. A diferència de les brides tradicionals ASME B16.5, el disseny compacte utilitza un sistema de segellat dual-que incorpora tant un segell de metall-a-un segell de metall i un anell de segellat IX-assegurant fuites zero en condicions extremes. Les nostres brides F65 compleixen un límit elàstic mínim de 450 MPa (65.000 psi), cosa que les fa ideals per a plataformes marítimes i canonades submarines.
Grau del material: ASTM A694 Grau F65 / ASME SA694 F65
Estàndards:ASTM A694, ASME B16.5, B16.47 Sèries A i B, B16.48, API 605, EN 1092-1, NORSOK L-005
Composició:C Inferior o igual a 0,30%, Mn Inferior o igual a 1,60%, P Inferior o igual a 0,025%, S Inferior o igual a 0,025%, Si 0,15–0,35%
Min. Límit de rendiment: 450 MPa (65 ksi)
Min. Resistència a la tracció: 530 MPa (77 ksi)
Densitat:7,85 g/cm³
Tractament tèrmic: Normalitzat / Normalitzat i temperat / Temprat i temperat
Mida:1/2" - 48" NPS (DN10 - DN4000)
Classe de pressió:150#, 300#, 400#, 600#, 900#, 1500#, 2500#
Tipus de cara:Anell de tancament RF, FF, RTJ, MF, TG, IX
Procés de fabricació: Forjat / Mecanitzat / Tractat tèrmic
Acabat superficial:En vinagre / voladura / recobert d'oli anti-rovell
Aplicacions:Oleoductes i gasoductes, plantes petroquímiques, generació d'energia, tractament d'aigües, plataformes offshore
Certificacions de Zhengzhou Huitong Pipeline Equipment Co., Ltd.:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI (identificació positiva de material)
✅Prova d'ultrasons (segons ASME VIII)
✅Inspecció de-tercers (SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
L'especificació ASTM A694 F65 dels accessoris forjats té propietats mecàniques i metal·lúrgiques superiors. Les brides compactes cegues A694 F65 tenen una bona resistència a la fatiga i als impactes. Les brides d'acer al carboni s'utilitzen àmpliament en indústries com el petroli i el gas, i són força populars en el sistema de canonades a causa de la seva assequibilitat i resistència. La brida A694 F65 d'alt rendiment està fabricada amb material de bona qualitat que pot suportar l'alta pressió que es produeix durant la transmissió.
Som un dels principals fabricants de diferents brides de grau F65 com la brida d'acer al carboni SA 694 F65. Aquestes brides estan disponibles en diferents mides i dimensions. Totes les altres brides del grau especificat i la brida cega SA 694 F65 es poden personalitzar segons els requisits del client; estan disponibles en les seves versions tradicionals. A més, produïm brides F65 d'alt grau-utilitzades en entorns greus i crítics. També tenim un bon estoc de brida compacta cega d'acer al carboni, que s'utilitza habitualment en canonades d'aigua i combustible; aquí, les dues plaques estan cargolades amb una junta entre elles. També ens assegurem de lliurar els productes a temps, amb seguretat i a la vostra porta.
Especificació del material Astm A694 F65
|
Especificació |
Brides ASTM A694 F65 |
|
Mida |
(1/2") a (48") |
|
Estàndard |
ASME B16.36, DIN, AWWA C207, B16.47 Sèries A i B, BS1560-3.1, EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, MSS S44, IS 2062, ISO API74, IS 2062, ISO-APIS ANSI/ASME B16.5, API7S-15 |
|
Prova de pressió |
De 150 a 2500 lliures |
|
Tipus de cara |
Solc i solc de la llengua petita, RTJ, cara plana,-cara articulada, cara elevada, llengua gran i mascle gran-Dona i mascle petit-Dona |
|
Tipus de brida |
Cec, roscat, unió solapada, lliscament-encès, endoll-soldadura, coll de soldadura |
|
Aplicació |
|
Brida compacta cega ASTM A694 F65 2026
| Talla / Classe | Preu unitari (USD/pc) | MOQ |
| NPS 1/2"–2", classe 150–300 | 5–25 dòlars EUA | 10 unitats |
| NPS 4"–8", classe 150–600 | 25-80 dòlars EUA | 5-10 unitats |
| NPS 10"–16", classe 300–900 | 80–250 dòlars EUA | 1-5 unitats |
| NPS 18"–24", classe 600–1500 | 250–500 dòlars EUA | 1-3 unitats |
| NPS 26"–48", classe 900–2500 | 500–2.500 dòlars EUA | 1 pc |
| Forjades personalitzades grans | De 40 a 50.000 USD per unitat | 1 pc |
Les comandes superiors a 25.000 dòlars solen tenir els requisits per a un preu per volum.Demana pressupost.
Material equivalent ASTM A694 F65
- API 5L X65/X65Q/X65R
- ASTM A707 Grau L5
- ASME SA694 F65
- DIN 1.8972 (StE460)
A694 Gr F65 Procés de fabricació
- Normalitzat- per a la duresa estàndard
- Normalitzat i temperat- on s'especifiquen les propietats d'impacte
- Temprat i temperat– per obtenir un equilibri màxim-a-de resistència
A694 F65 VS A105 VS A182 F316L
| Propietat | A105 | A694 F65 | A182 F316L |
| Min. força de rendiment | 250 MPa | 450 MPa | 170 MPa |
| Min. resistència a la tracció | 485 MPa | 530 MPa | 485 MPa |
| Temperatura màxima de servei | 427 graus | ~260 graus | 870 graus |
| Resistència a la corrosió | Baixa | Baix-moderat | Alt |
| Soldabilitat | Bé | Bé | Bé |
| Cost relatiu | Baixa | Mitjana | Alt |
| Servei típic | Canalització general | Conduit d'alta pressió{0} | Corrosiu/temp.-alta |
Preguntes freqüents:
Què és una brida compacta cega ASTM A694 F65?
Una brida d'acer al carboni forjat fabricada segons l'especificació ASTM A694 Grau F65, amb una cara de disc sòlida que segella completament l'extrem de la canonada. "Compacte" es refereix a dimensions més curtes-a-cara a cara en comparació amb les brides cegues estàndard ASME B16.5, estalviant pes i espai en bastidors de canonades densos.
Quin és el límit elàstic de l'A694 F65?
El límit elàstic mínim és de 450 MPa (65 ksi).
Quina diferència hi ha entre A694 F65 i A105 / LF2?
L'ASTM A694 F65 està dissenyat específicament per a una alta-consistencia de fluència en forjats de canonades. El seu rendiment mínim de 65.000 psi és un 80% superior a l'A105 (~36.000 psi) i ASTM A350 LF2 (~38.000 psi).
Quina diferència de preu hi ha entre F65 i F60?
L'F65 costa aproximadament entre un 5 i un 15% més que l'F60, però és un 8% més fort. Si la pressió de disseny s'aproxima al límit de F60, l'actualització a F65 us permet reduir el gruix de la paret, reduir el pes total del sistema de canonades i el cost-a llarg termini.
Quina diferència hi ha entre la brida cega compacta i la brida cega estàndard?
Les brides compactes tenen una cara de forat més estreta i un cercle de cargols més petit (BC), estalviant pes del material. Governats per API 605 o MSS S44, requereixen una precàrrega més alta del cargol. Les brides cegues estàndard segons ASME B16.5 tenen una disponibilitat més àmplia i un seient de juntes més fàcil.
| Característica | Brida estàndard (ASME B16.5) | Brida compacta (NORSOK L-005) |
| Mecanisme de segell | Junta única (RF/RTJ) | Segell dual (anell IX + cara-a-cara) |
| Pes | Pesat / més voluminós | Lleuger/Alta resistència-a-pesar |
| Manteniment | Apretament regular de cargols | Sense manteniment-(resistent a la fatiga) |
Quina diferència hi ha entre ASTM A694 F65 i API 5L X65?
Tots dos porten un límit elàstic mínim de 65 ksi, però cobreixen diferents formes de producte. API 5L X65 s'aplica a la canonada. ASTM A694 F65 cobreix peces forjades: brides, accessoris i vàlvules. Les especificacions de canonades per a les brides de les canonades X65 solen cridar A694 F65 de manera explícita.
A694 F65 vs A182 F11: quin és més fort?
F65 té una força de fluència més alta (450 MPa vs aproximadament 205 MPa per a F11), però una temperatura màxima de servei més baixa. F11 (aliatge de crom-molibdè) s'adapta al servei de temperatures elevades per sobre dels 300 graus, com ara els sistemes de vapor. Per a línies de líquid o de gas a pressió d'ambient--moderada-moderada, F65 és la millor opció.
Sobre Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE és un-conegut distribuïdor i exportador. Som un proveïdor de materials d'aliatge inoxidable/carboni/níquel amb 15+ experiència en exportació. No només oferim tubs, plaques, barres rodones, sinó també accessoris per a canonades, brides, etc. Contacteu-nos per obtenir més informació i preus de manera gratuïta.
Autor: Chloe Pu (5 anys a la indústria de l'acer inoxidable, aliatges de níquel i acer al carboni)
Publicat: 23 d'abril, 2026 (hora de Beijing)
Etiquetes populars: astm a694 f65 brida compacta cega, Xina, fabricants, fàbrica, preu, personalitzat
