13 tipus de brides utilitzades en canonades
13 tipus de brida: coll de soldadura (WN), coll llarg de soldadura (LWN), lliscant-On (SO), roscat, soldadura de sòcol (SW), unió solapada (LJ), cec, nipoflange, orifici, reductor, expansor, anell giratori i Weldoflange. L'estàndard principal ésASME B16.5(NPS ½–24") amb classes de pressió de 150 a 2500.
Tipus estàndard de brides
El tipus de brida que s'ha d'utilitzar per a una aplicació de canonades depèn, principalment, de la resistència requerida per a la junta bridada. S'utilitzen brides, alternativament a les connexions soldades, per facilitar les operacions de manteniment (una unió amb brides es pot desmuntar de manera ràpida i còmoda).
Ara endinsem-nos, mostrant els tipus clau de brides amb imatges.
Brida de coll de soldadura
.
Una brida de coll de soldadura ("WN") compta amb un cub llarg cònic que es pot soldar amb una canonada.
Aquest tipus de brida s'utilitza, normalment, en aplicacions d'alta-pressió i altes/baixes temperatures que requereixen un flux sense restriccions del fluid transportat pel sistema de canonades (el forat de la brida coincideix amb el forat de la canonada).
L'absència de caigudes de pressió evita efectes negatius com la turbulència i l'erosió/corrosió dels metalls en la proximitat de les juntes amb brides.
El cub cònic permet una distribució suau de l'esforç mecànic entre la canonada i la brida del coll de soldadura i facilita l'execució d'inspeccions radiogràfiques per detectar possibles fuites i defectes de soldadura.
La dimensió de la brida (NPS i el programa de canonada) ha de coincidir amb la dimensió de la canonada de connexió.
Una brida de coll de soldadura està connectada a una canonada mitjançant una soldadura a tope en forma de V-de penetració completa. La dimensió i els pesos de les brides de coll de soldadura ASME es mostren en aquest article.
Brida llarga de coll de soldadura
Les brides de coll de soldadura llarg ("LWN") són similars a les brides de coll de soldadura, amb l'excepció que el coll (nub cònic) s'allarga i actua com una extensió avorrida.
Les brides de coll llarg de soldadura s'utilitzen generalment en vaixells, columnes o barrils. Aquests tipus de brida també estan disponibles en els tipus de canó pesat (HB) i de canó igual (E).
Brida lliscant
Una brida lliscant-es connecta a la canonada o als accessoris mitjançant dues soldadures de filet, una realitzada a l'interior i una altra a l'exterior de la cavitat de la brida.
La mida del forat d'una brida de lliscament-és més gran que el diàmetre exterior de la canonada de connexió, ja que la canonada ha de lliscar dins de la brida per connectar-la mitjançant l'execució d'una soldadura de filet.
Les brides lliscant-també es defineixen com a "brides amb nucli" i són fàcils de reconèixer a causa de la seva forma esvelta i compacta.
Les dimensions i els pesos de lliscament-a les brides ANSI/ASME estan disponibles en aquesta pàgina.
Coll de soldadura vs lliscament a la brida
Les juntes amb brides fetes amb brides lliscant-són, a la llarga, una mica més fràgils que les connexions fetes amb brides de coll de soldadura (en condicions de servei similars). Això sembla degut als fets següents:
- Una brida de coll de soldadura presenta un cub cònic, absent en una brida de soldadura de sòcol, que distribueix la tensió mecànica entre la canonada i la brida de manera més uniforme.
- Una junta de coll de soldadura com una sola àrea de soldadura en lloc de dues (brida de soldadura de socket).
Un altre avantatge de la brida del coll de soldadura és que es pot connectar a canonades i accessoris, mentre que les brides de soldadura d'endoll només s'adapten a les canonades.
Brida roscada
Les brides roscades s'uneixen a les canonades cargolant la canonada (que té una rosca mascle, generalment NPT segons ASME B1.20.1) a la brida, sense soldadures de costura (en alguns casos, però, s'apliquen petites soldadures per augmentar la resistència de la connexió).
Les brides roscades estan disponibles en mides de fins a 4 polzades i amb diverses classificacions de pressió, però s'utilitzen, principalment, canonades de mida petita en aplicacions de baixa pressió i baixa-temperatura, com ara serveis d'aigua i aire.
Les brides roscades també són un requisit obligatori en zones explosives, com gasolineres i plantes, ja que l'execució de connexions soldades en aquests entorns seria perillós.
Consulteu aquest article per conèixer la dimensió de les brides roscades ANSI/ASME.

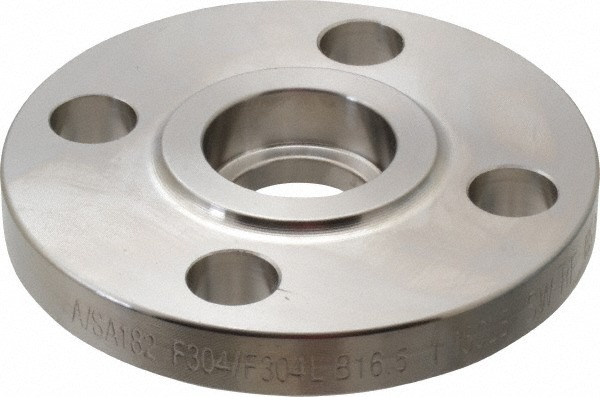

Brida de soldadura de sòcol
.
D'acord amb ASME B31.1, per executar una connexió amb brida mitjançant una brida de soldadura de sòcol, la canonada s'ha d'introduir primer a l'endoll de la brida fins que arribi a la part inferior de la brida, després s'ha d'aixecar 1,6 mm i finalment soldar-la.
Aquest buit s'ha de deixar per permetre la correcta posició de la canonada dins de la presa de brida després de la solidificació de la soldadura.
Les brides de soldadura de socket s'utilitzen per a canonades de -mida petita i alta- pressió que no transfereixen fluids altament corrosius.
Això a causa del fet que aquests tipus de brides estan subjectes a corrosió a la zona de buit entre l'extrem de la canonada i l'espatlla de la presa.
La seva resistència estàtica de les brides de soldadura de sòcol és similar a la de lliscament-a les brides', però la seva resistència a la fatiga és més alta a causa de la presència d'una soldadura de filet senzilla en lloc de doble.
Aquí s'informen les mides i els pesos de les brides-de soldadura (ASME/ANSI).
Brida d'unió de volta
Les brides d'unió solapada presenten una cara plana i sempre s'utilitzen juntament amb un extrem.
Les brides d'unió solapada s'assemblen, en forma, a les brides que llisquen-a excepció del radi a l'encreuament de la cara de la brida i el forat per acomodar la part bridada de l'extrem del taló.
Una brida d'unió solapada llisca sobre la canonada i s'assenta a la part posterior de l'extrem del taló i les dues es mantenen junts per la pressió dels cargols.
L'ús de brides d'unió solapada en combinació amb extrems de tall és una solució rendible-per a canonades d'acer inoxidable o d'aliatge de níquel, ja que el material de la brida d'unió solapada pot ser d'un grau inferior (generalment acer al carboni) que el material de l'extrem del taló (que ha de coincidir amb el grau de la canonada, com en contacte amb el fluid transportat).
Aquesta disposició, per tant, té aquests dos avantatges:
- Redueix el cost global de les juntes amb brides de la canonada, ja que es minimitza l'ús de materials de grau superior;
- Les operacions de cargolat es simplifiquen, ja que la brida de la junta solapada es pot girar al voltant de la canonada per ajudar a l'alineació dels cargols.
En aquest article es mostren les dimensions i els pesos de les brides d'unió solapada.
Brida cega
Contràriament a tots els tipus de brides vists anteriorment, les brides cegues no tenen un forat central i s'utilitzen per cegar o segellar una canonada, una vàlvula/recipient a pressió i bloquejar el flux del fluid.
Les brides cegues han de suportar un esforç mecànic notable a causa de la pressió del sistema i les forces de cargol requerides.
Les brides cegues permeten un fàcil accés a la canonada, ja que es poden desenrollar fàcilment per permetre que l'operador executi activitats dins de l'extrem terminal de la canonada (aquesta és també la raó per la qual el tipus de brida cega s'utilitza de vegades com a boca de registre per a recipients a pressió).
Potser és interessant observar que, tot i que aquest tipus de brides és més fàcil de fabricar, es venen a un cost mitjà superior per quilogram en comparació amb els altres tipus de brides.
Consulteu aquest article per obtenir informació sobre les dimensions de les brides cegues perANSI/ASME B16.5.
Tipus especials de brides
Nipoflange
Un Nipoflange s'utilitza per a canonades de branca a 90 graus i és un producte fabricat combinant una brida de coll de soldadura amb un Nipolet forjat.
No obstant això, un Nipoflange és una sola peça sòlida d'acer forjat i no dos productes diferents soldats junts.
Per instal·lar un Nipoflange, el personal de canonada ha de soldar la part Nipolet del dispositiu a la canonada i cargolar la part bridada a la brida de la canonada ramificada.
Les nipoflanges estan disponibles en diferents materials, com ara l'acer al carboniASTM A105(servei d'alta-temperatura), ASTM A350 (acer al carboni de baixa-temperatura), ASTM A182 (qualitats d'acer inoxidable, incloent-hi dúplex i superdúplex) i aliatges de níquel (Inconel, Incoloy, Hastelloy, etc.).
Les Nipoflanges també es fabriquen en la variant reforçada, que té una resistència mecànica addicional en comparació amb una Nipoflange estàndard.
Weldoflange
Una Weldoflange és conceptualment similar a una Nipoflange, ja que són una combinació d'una brida de coll de soldadura i una connexió de connexió de branca (un Weldolet en aquest cas). Les flanges de soldadura estan fetes d'una sola peça d'acer forjat sòlid, no soldant peces separades.
Elboflange i Latroflange
Altres tipus d'Olets de brida menys comuns són els anomenats-Elboflange (una combinació d'una brida i un Elbolet) i "Latroflange" (combinació d'una brida amb un Latrolet). Els elboflanges s'utilitzen per ramificar una canonada a 45 graus.
Brida giratòria
Les brides d'anell giratori faciliten l'alineació dels forats dels cargols entre les dues brides d'acoblament, una característica que és útil en moltes circumstàncies, com ara la instal·lació de canonades de gran diàmetre, canonades submarines i en alta mar, canonades en aigües poc profundes i entorns similars.
En el cas d'una canonada de gran diàmetre, per exemple, la canonada està equipada, en un extrem, amb una brida de coll de soldadura estàndard, i amb una brida giratòria a l'altre extrem: simplement girant la brida giratòria sobre la canonada, els operaris poden aconseguir una alineació perfecta dels forats dels cargols d'una manera més fàcil i ràpida.
Els estàndards principals per a les brides d'anell giratori són ASME/ANSI, DIN, BS, EN, ISO, etc. L'estàndard més comú per a l'aplicació petroquímica és ANSI/ASME B16.5 o ASME B16.47.
Les brides giratòries estan disponibles en totes les formes estàndard de brides comunes, és a dir, coll-soldat, lliscament-, junta-soldada, soldadura per endoll, etc., en tots els graus de material i en un ampli rang dimensional (les mides poden variar de 3/8" a 60" i la pressió de 150 a 2500).
Les brides giratòries es poden fabricar en acer al carboni (ASTM A105), acer aliat (ASTM A182 F1, A182 F5, A182 F9, A182 F91) i acer inoxidable (ASTM A182 F304, A182 F304L, A1182 F316, A182 F).
Brida expansiva ("expansor")
Les brides expansives, o "brides expansores", s'acostumen a feraugmentar el forat de la canonadad'un punt concret a un altre o per connectar canonades a altres dispositius mecànics com bombes, compressors i vàlvules que tenen diferents mides d'entrada.
La brida expansiva representada a la imatge és una brida de coll de soldadura amb un forat més gran a l'extrem sense -brida.
Les brides expansibles es poden utilitzar per augmentar el forat de la canonadanomés per una o com a màxim dues mides i no més(exemple: de 2 a 3 o màxim 4 polzades).
Les brides expansores són una solució més barata (i més lleugera) en comparació amb la combinació d'un reductor de soldadura a tope i una brida estàndard (que és la solució estàndard per als augments del forat de canonades per sobre de 2 mides).
Els materials més comuns per expandir brides són A105 (acer al carboni d'-alta temperatura), A350 (LTCS) i ASTM A182 (acer inoxidable i superior).
Les classes de pressió i les dimensions de les brides expansibles estan d'acord amb l'especificació ANSI/ASME B16.5 i estan disponibles amb cara elevada o plana (RF, FF).
El dibuix d'una brida expansible ASME.
Brida reductora ("reductor")
Les brides reductores, també anomenades brides reductores, tenen una funció oposada a les brides expansores vistes anteriorment, és a dirs'utilitzen per reduir el forat d'una canonada.
El forat de la canonada es pot reduir amb seguretat en només 1 o 2 mides (en cas contrari, s'ha d'utilitzar una solució basada en la combinació d'un reductor de soldadura a tope i una brida estàndard).
Les brides reductores estan disponibles en la majoria de mides i graus de material i, en general, no estan disponibles en estoc.
Les brides reductores segueixen les mateixes consideracions en termes d'especificacions, mides i graus de material que les brides expansores.
Referència del mercat del preu de l'acer 2026
| Tipus de brida | Mida | Material | Interval de preus (USD/pc) |
| Coll de soldadura WN | 2" Classe 150 | Acer al carboni A105 | $3.50 – $8.00 |
| Coll de soldadura WN | 6" Classe 300 | Acer al carboni A105 | $35 – $65 |
| Coll de soldadura WN | 12" Classe 600 | Acer al carboni A105 | $180 – $320 |
| Llisca-A SO | 4" Classe 150 | Acer al carboni A105 | $8 – $18 |
| Llisca-A SO | 4" Classe 150 | SS 304 | $22 – $45 |
| Cec BL | 6" Classe 150 | Acer al carboni A105 | $25 – $55 |
| Cec BL | 6" Classe 150 | SS 316L | $80 – $150 |
| Socket Weld SW | 2" Classe 3000 | Acer al carboni A105 | $5 – $12 |
| THD roscat | 1" Classe 150 | Acer al carboni A105 | $3 – $7 |
| Lap Joint LJ | 4" Classe 150 | Acer al carboni A105 | $12 – $28 |
| Dúplex WN | 4" Classe 150 | F51 (2205) | $85 – $160 |
| Acer d'aliatge WN | 6" Classe 600 | F11/F22 | $120 – $250 |
Els preus són només de referència. Si us plau, feu-me saber el tipus de brida, la mida, la pressió i la quantitat que necessiteu i us proporcionaré unpressupost gratuïtara mateix!
Preguntes freqüents:
1. Quins són els tipus de brides més comuns utilitzats en sistemes de canonades?
Els tipus més comuns inclouen brides lliscant-On (SO), coll de soldadura (WN), cegues, brides de soldadura per endoll (SW), roscats i brides d'unió solapada. Cadascun compleix un requisit específic de pressió i temperatura. Per a aplicacions d'alta pressió-, les brides de coll de soldadura són l'estàndard de la indústria, mentre que les brides cegues són essencials per segellar extrems de canonades o obertures de recipients a pressió.
2. Per què la meva connexió amb brides té fuites?
R: Segons els comentaris de la comunitat d'enginyers a Reddit, el 90% de les fuites provenen de la precàrrega desigual del cargol o de la selecció inadequada de les juntes.
3. Com puc determinar si necessito una brida Classe 150 o Classe 300?
R: Depèn de la pressió de disseny. Per exemple, una brida de classe 150 té una pressió nominal d'aproximadament 264 psig a 185 graus F. Si utilitzeu un material de junta suau, es recomana seleccionar una classe superior per garantir una força de segellat uniforme.
4. Brida de coll de soldadura vs. lliscament-a brida: quina és millor per a alta pressió?
Les brides de coll de soldadura (WN) són superiors per a entorns d'alta-pressió i temperatura-extrema. A diferència de les brides Slip-On, les brides WN presenten un nucli cònic que proporciona reforç estructural i distribueix la tensió.
5. Quins són els inconvenients de les brides roscades?
El desavantatge principal de les brides roscades és la seva susceptibilitat a les fuites en sistemes amb vibracions elevades, cicles tèrmics o altes pressions. Es limiten estrictament a aplicacions de baixa-pressió i baixa-temperatura (p. ex., serveis d'aigua o aire).
6. Quin és el preu mitjà de les brides d'acer inoxidable per kg?
El preu de les brides d'acer inoxidable (per exemple,ASTM A182F304/316L) normalment oscil·la entre els 3,50 i els 7,00 dòlars per kg, depenent del mercat mundial de níquel i molibdè. Els forjats personalitzats, les classificacions d'alta pressió-(Classe 1500+) i els aliatges especialitzats com el Duplex 2205 o l'Inconel augmentaran significativament el cost per unitat en comparació amb l'acer al carboni estàndard.
7. És el mateix una brida d'unió solapada que una brida solta?
Sí, sovint s'anomena una brida d'unió de volta com una brida solta perquè funciona conjuntament amb un extrem.
8. Com puc triar entre una brida de cara elevada (RF) i una brida de cara plana (FF)?
La cara elevada (RF) és la més comuna per a les brides d'acer, concentrant la pressió en una àrea de junta més petita per a un segell més ajustat. Tanmateix, heu d'utilitzar la cara plana (FF) per cargolar equips de ferro colat (com bombes o vàlvules).
9. Quines són les causes habituals de fallada en brides industrials?
La fallada de la brida sol ser causada per una tensió inadequada del cargol, la degradació de la junta o l'esquerda per corrosió per tensió (SCC).
10. Quina diferència hi ha entre Spectacle Blind i Ring Spacer?
Una persiana d'ulleres és un dispositiu de seguretat amb forma d'ulleres, que consta d'una placa sòlida (persiana) i un anell buit (separador). Permet una confirmació visual de si una línia està "oberta" o "tancada". Un únic separador d'anell només s'utilitza quan la línia està permanentment oberta, però pot necessitar un aïllament temporal durant el manteniment.
